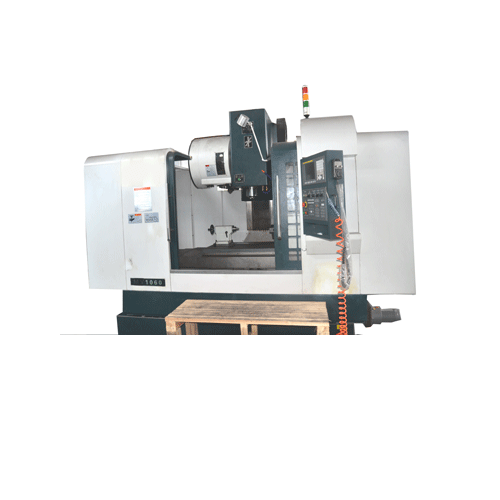

MV1580

X、Y、Z行程

X/Y/Z   travel

mm

1500/800/700

主軸端面至工作臺面距離

Distance   between spindle face and worktable

mm

170～870

（470～1170）

主軸轉速

Spindle   Speed

R/min

8000

主軸錐孔

Taper   hole of Spindle

BT50

工作臺尺寸

Worktable   Dimension

mm

1700x800

X、Y、Z軸快速移動速度

Speed of X/Y/Z axis

m/Min

12/12/10

自動換刀系統

Automatic tools changer   system

圓盤刀庫

BT50-24T

最大刀具直徑/長度/重量

Maximum   diameter/length/weight of the tool

mm/mm/kg

Φ110/350/15

電源電壓

Power Supply

V

380

主軸電機功率

Spindle Motor Power

KW

18.5

工作臺最大承重

Maximum load of the   worktable

kg

1500

X、Y、Z進給驅動功率

Power of X/Y/Z feed   driving

KW

7/7/7

空氣壓力

Air Pressure

Mpa

0.4～0.7

工作臺T型槽

T-groove of worktable

mm

5x22

定位精度

Positioning precision

mm

±0.005

重復定位精度

Re-position precision

mm

±0.005

換刀時間

Time of the changing   tool

sec

3

電氣總?cè)萘?/span>

Total power of the   machine

KVA

35

外形尺寸（長×寬×高）約

Approx Overall   dimension (L*W*H)

mm

4300x3250x2860

機床總重約

Approx Total weight

kg

15000

四軸及以上之?dāng)?shù)控回轉工作臺直徑及高度

Worktable diameter and   height for machine of 4 axis and more

mm

按買方外加配置
