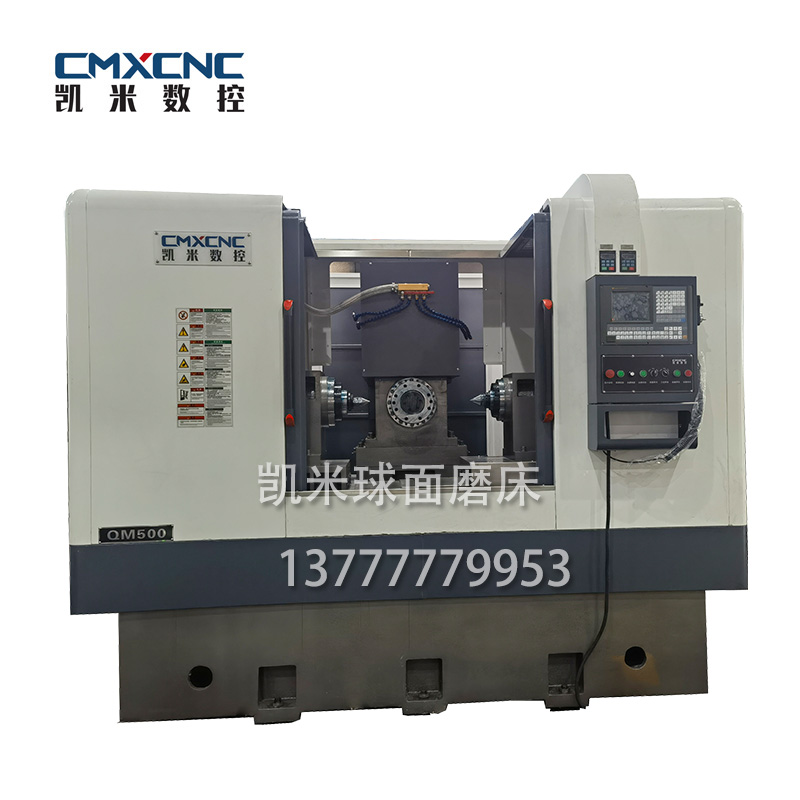

QM500/20″

最大磨削球體直徑

Maximum Sphere/Ball Outside Diameter

mm

Φ390-φ740

球體最大通孔直徑（≈）

Maximum Sphere /Ball Inner Diameter

Inch

10″--——20″

頂尖中心線至臺面的距離

Distance between apex center and worktable

mm

400

    最大球體重量

Maximum Sphere/ Ball Weight

Kg

1000

    主軸電機功率

                Spindle Motor Power

KW

37

    主軸轉(zhuǎn)速范圍

Spindle Speed

Rpm

100～1500

     頭架扭矩

              Headstock Torque

NM

大于120

    頭架轉(zhuǎn)速范圍

                    Headstock Speed

Rpm

6-35

  X/Z向行程

         X/Z travel

mm

400/400

  尾架調(diào)整量

               Adjustment of tailstock

mm

450

    頭尾架頂尖

        Apex of headstock and tailstock

莫氏Mohs 6"

X/Z軸定位精度

Positioning precision of X/Z axis

mm

0.01

X/Z軸重復定位精度

Re-positioning precision of X/Z axis

mm

0.01

    球體粗糙度

      Sphere roughness

Ra

0.2~0.4

    球體圓度

                Sphere roundness

mm

0.01~0.02

外形尺寸（長×寬×高）約

Apprpx Overall Dimension (L*W*H)

mm

3000×2500×2500

機床凈重約

                     Approx Weight

Kg

8000
